磨煤機在線分析儀全套技術方案

文章出處：南京艾伊科技有限公司人氣：-發表時間：2020-05-19 10:01:00

磨煤機的應用

磨煤機作為鍋爐燃燒制粉系統的核心設備，廣泛應用于電力、冶煉、鋼鐵等領域。磨煤機的工作狀況對整個工藝系統運行的安全和經濟性具有重要的影響。

以煉鐵行業為例

鋼鐵廠在進行煉鐵的工藝過程中，煤是主要的供能原料，為提高煤的利用效率鋼鐵廠普遍采用噴煤的方式進行燃燒供能。噴煤系統的核心設備是磨煤機，磨煤機在制粉過程中可能會因?yàn)榛鸹ɑ蜃匀紝?dǎo)致磨煤機的自燃或爆炸，嚴重影響整個煉鐵系統的正常運轉和安全。

自然狀態下化學性質相當穩定的塊狀煤炭經過研磨并與空氣混合之后，形成一種氧化劑(空氣中的氧氣)與還原劑(煤粉中的炭)的混合體---煤粉流。由于煤粉流中氧化劑與還原劑的接觸面積相對較大，使之轉變?yōu)橐环N對明火極其敏感的易燃易爆性混合體。在這種情況下，一旦煤粉流接觸到明火或者磨煤機內CO的濃度溫度升高到煤粉的燃點以上，制粉系統中最常見的現象---閃爆，就發生了。輕者將造成設備破壞、生產過程中斷；重者將有可能造成機毀人亡的嚴重事故，因此控制CO/O2濃度至關重要。

技術方案

工藝要求

Law

1、磨煤工藝一般需要同時分析一氧化碳和氧氣（o2）的含量，co一般在0-3000ppm左右，o2一般為0-25%vol常量氧。

2、由于是磨煤工藝，取樣端必存在大量煤粉顆粒物，因此取樣探頭必須加裝過濾、反吹裝置防止取樣端堵塞。

3、需要具有信號上傳功能用于一氧化碳濃度超標時進行DCS\PLC的連鎖控制。

系統配置

123

在線分析系統主要分為預處理單元AGP1000和CO及O2分析單元。

預處理單元：預處理根據現場工況定制。

CO、O2分析單元：選用南京艾伊科技有限公司二合一分析儀，采用原裝進口傳感器模塊，CO量程為0-3000ppm,顯示精度1ppm；O2量程為0-25%VOL,分辨率可達0.1%VOL；

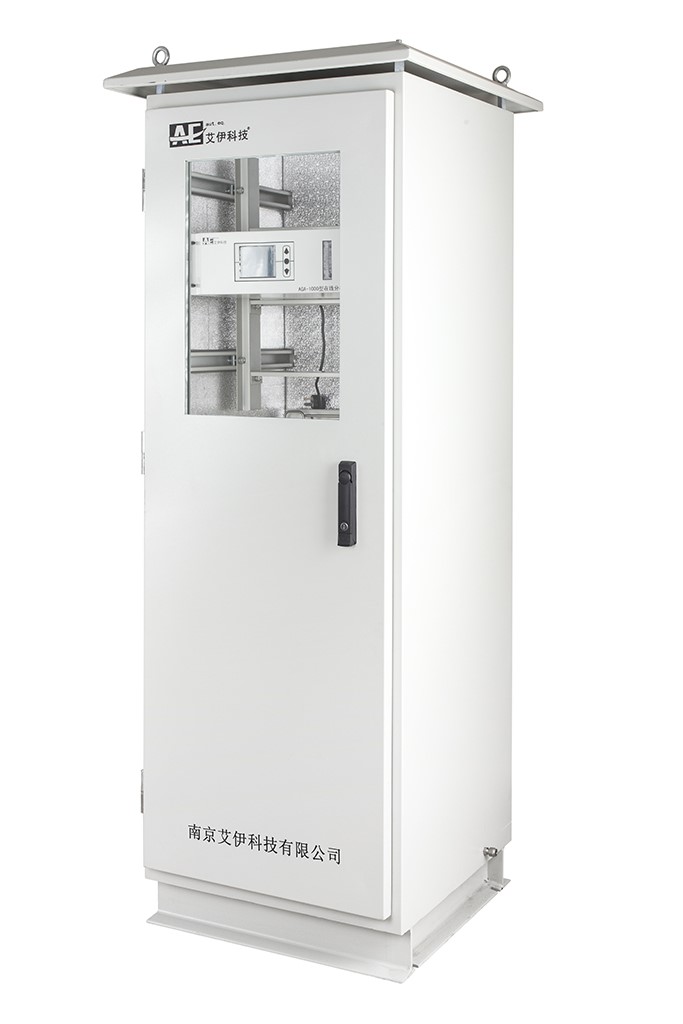

產品配置圖
